Автоматическая машина для склеивания папок

Автоматическая конфигурация машины для склеивания папок

Назначение и характеристики

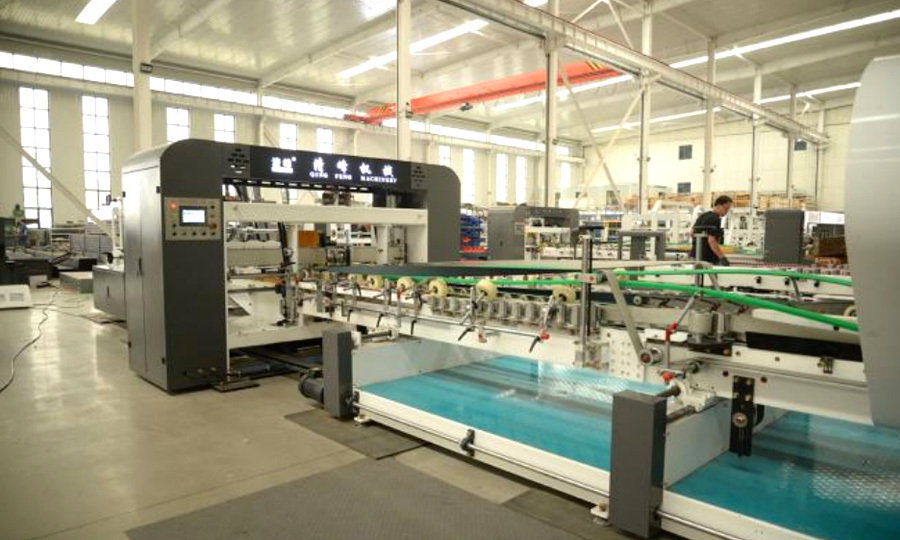

XT-полностью автоматическая машина для склеивания папок, с помощью вакуумной части подачи бумаги, слипчивая складная часть, часть коробки для ногтей и подсчет и укладка выходной части из 4 частей.

Все двигатели являются тайваньскими CPG Motors, за исключением двигателей с преобразованием частоты. Настройка по частоте, стандартное управление экрана касания ПЛК (двойной ПЛК, двойной экран касания) Регулировка всей машины электрическая, как раз вписать 3 данные на экране касания (длине, ширине, размерах высоты), машине автоматически отрегулированный на месте. Деятельность проста и надежна, коробку ногтя и коробку клея можно независимо контролировать, Самая высокая скорость 180 m/min коробки клея, средняя скорость 150 m/min коробки клея, ногти 70 pcs/min коробки 4 ногтя. Высокоскоростное энергосбережение, экономия затрат на рабочую силу.

Основные технические параметры

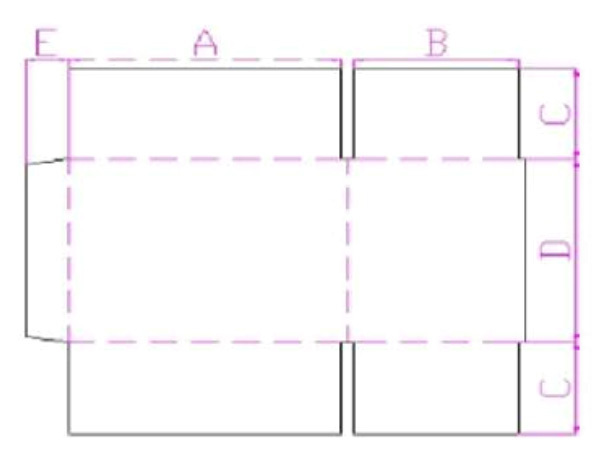

Модель	XT1226
	Коробка клея	Коробка ногтя
Максимальный размер бумаги (B)* 2 (мм)	2600
Минимальный размер бумаги (А Б) * 2 (мм)	420	900
Максимальная длина коробки Амм	900
Минимальная длина коробки Amm	130	270
Максимальная ширина коробки Бмм	650
Минимальная ширина коробки Бмм	80	180
Максимальная высота бумаги (C D C)(мм)	1200
Минимальная высота бумаги (C D C)(мм)	170	300
Максимальный размер крышки коромысла (мм)	350
Минимальный размер крышки коромысла (мм)	50
Минимальная высота D (мм)	100



Основная структура

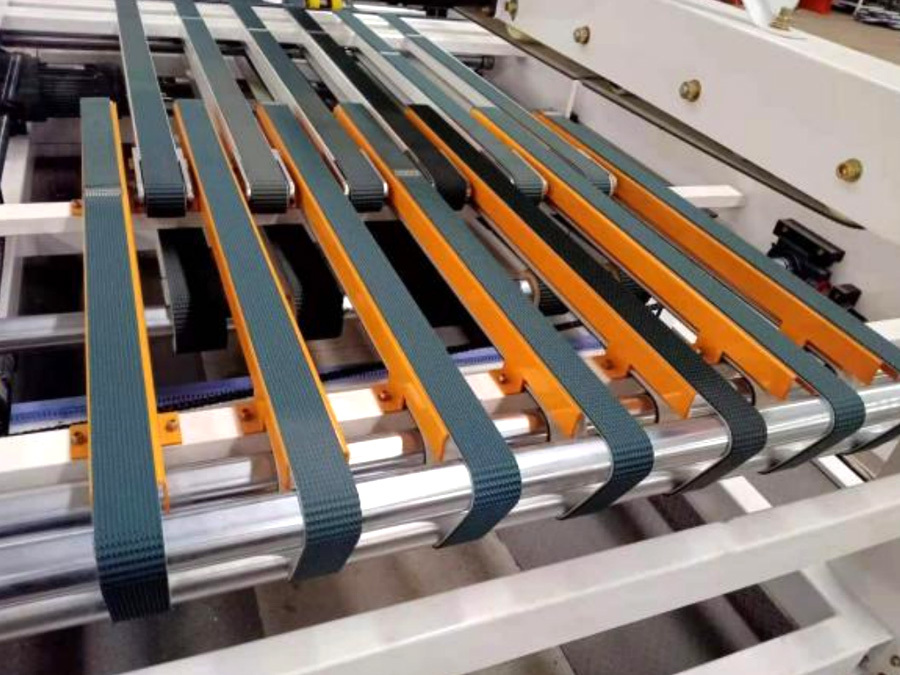

Отдел подачи бумаги:





Подача воздуха может лучше адаптироваться к изгибу картона, настройке по частоте, так что подачу можно контролировать в одиночку, легко и надежно, резиновое колесо из нержавеющей стали, коррозионная стойкость, износостойкость, однородность клея, экономия клея, количество используемого клея составляет около трети от количества искусственного покрытия.

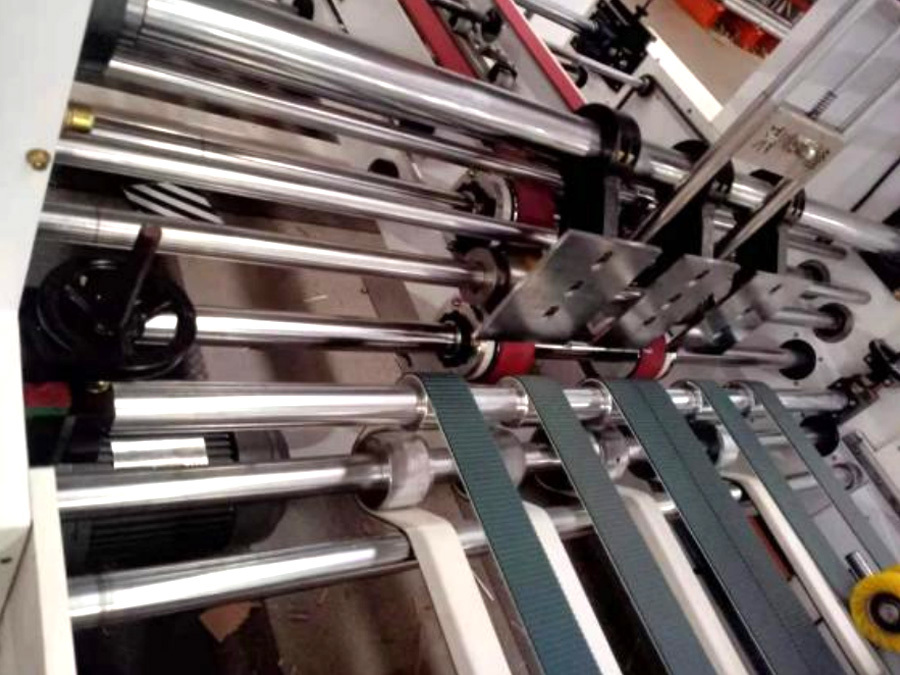

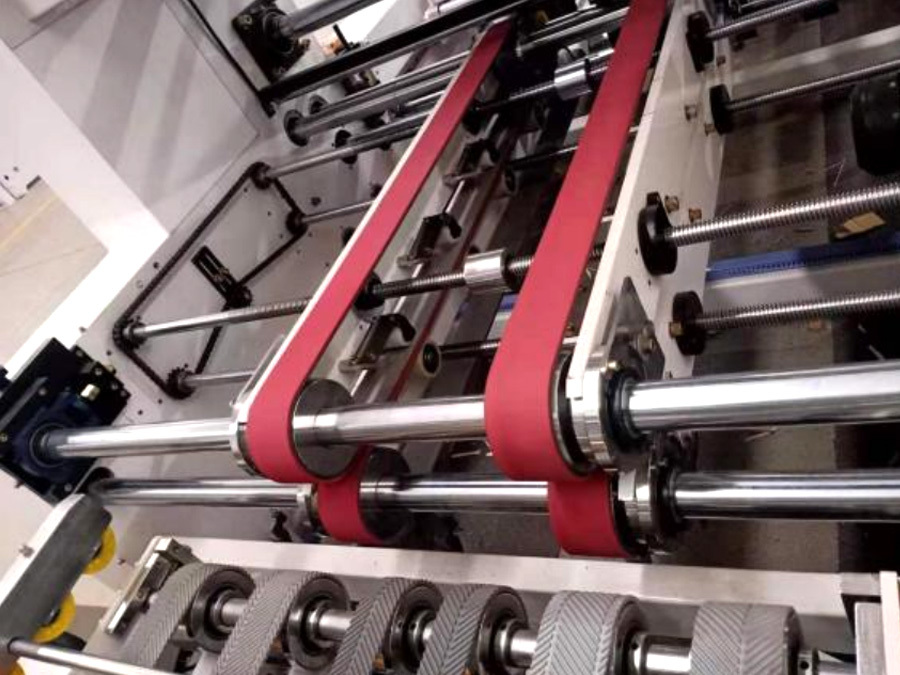

Секция складывания клея:





Импортированный износоустойчивый резиновый пояс транспортирует папербоард для более длинной пользы; прибор папербоард выпрямляя и креасинг прибор, креасинг колесо регулируемы, соответствующий на толщина 2 ~ 8 мм папербоард; вторичный креасинг механизм, второе вмятие низкого качества вмятия папербоард.

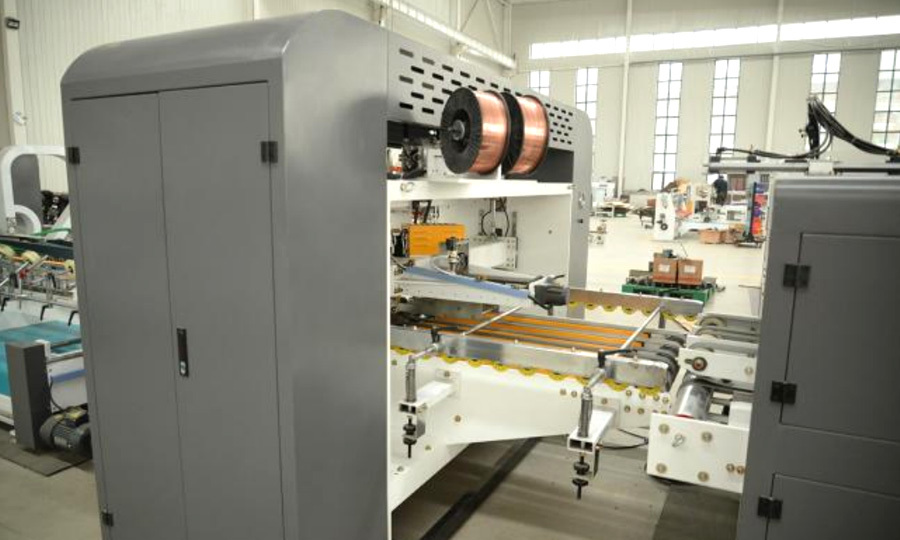

Секция коробки для ногтей:





Можно независимо контролировать, подниматься головки гвоздя автоматический, никакая потребность извлечь все части, свободная коробка преобразования липкая и функция коробки ногтя, ключевая регулировка, простая и быстрая деятельность. Сервоуправление 3, используя механическую структуру рук-нажима бумажную (фронт и задняя часть), прессформа папербоард более точная.

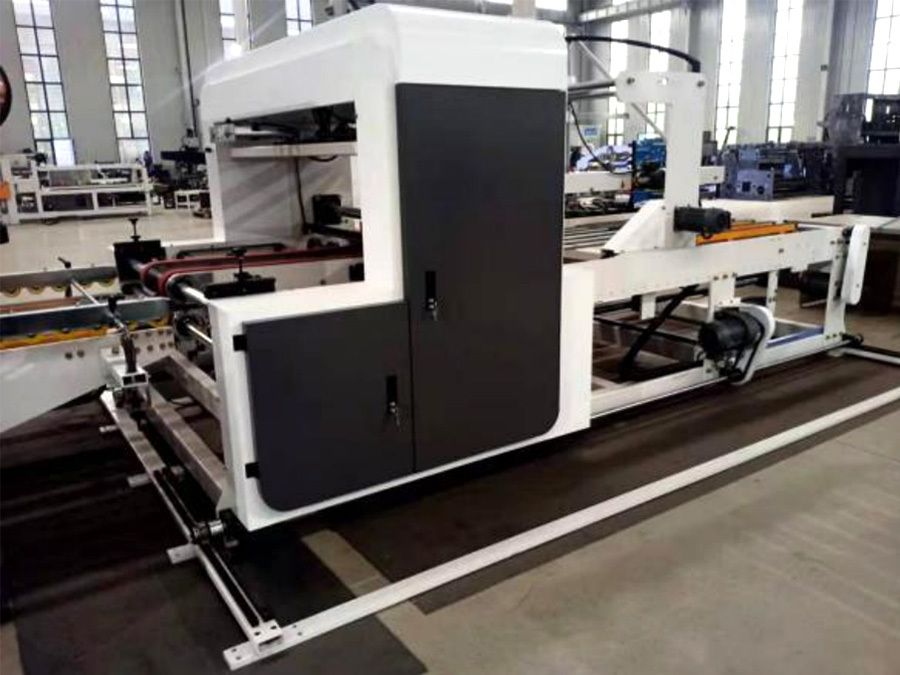

Подсчет и укладка выходной секции:





1. Принцип считать и штабелировать прост и надежен, и вся штабелируя часть электрически двинута горизонтально для обеспечения стабилизированного выхода большой смещенной коробки.





2. Универсальная электрическая регулировка ленты подачи бумаги, простота в эксплуатации и удобство использования.





3. Отрегулируйте кнопку перегородки, чтобы изменить порядок, автоматическая регулировка. Он имеет функцию коррекции отклонения, и отклонение можно регулировать. Подсчитывая выталкиватель принимает пневматический метод, и действие точно и быстро.





4. Двойной ременной привод выходной части может работать с любым упаковщиком, а сфера применения более обширна.

Автоматическая машина склеивателя и стежка папки встроенная и электрическая секция управления

Согласно европейскому стандарту, вся машина конструирована и произведена согласно идее безопасной и надежной работы, удобной эксплуатации и обслуживания. Покрасьте интерфейс человеческ-машины касания и управление ПЛК Сименса (двойной экран касания, двойной ПЛК), легкое для того чтобы работать, сильное очеловечивание, Интерфейс человеческ-машины касания и мастер ПЛК зарезервированный интерфейс обновления программы, облегчают будущее использование модернизаций оборудования. Вся скорость преобразования частоты мотора главной силы машины, польза инвертора бренда Сименса, стабильность скорости, охрана окружающей среды и энергосберегающее (энергосбережение около 30%), и полная защита мотора (Когда напряжение слишком высокое или слишком низкое, когда двигатель слишком горячий или ток слишком большой, инвертор автоматически подает сигнал тревоги и останавливает действие, отображается соответствующий код тревоги). Контакторы переменного тока Siemens используются во всех контакторах, используемых для управления двигателем, а реле тепловой перегрузки устанавливаются для защиты двигателя при перегрузке двигателя. Все части машины соединены с проводами соединены подключаемым блоком авиации, легким для того чтобы демонтировать и поддерживать. Кнопки деятельности установленные и в фронт и заднюю часть машины. Основными функциями можно управлять как спереди, так и сзади машины, а панель кнопки управления изготовлена из пластины из нержавеющей стали, которая красива и щедра, на панели используются графика и текст, чтобы проиллюстрировать простую в использовании функцию кнопки 039, легко понять.

Основные электрические компоненты машины, используя марку следующим образом:

	Имя	Марка
1	Сенсорный экран	Сименс
2	ПЛК	Сименс
3	Преобразователь частоты	Сименс
4	Промежуточное реле	Сименс
5	Фотоэлектрический переключатель	Отоникс
6	Бесконтактный переключатель	Отоникс
7	Импульсный источник питания	Мин Вэй, Тайвань
8	Реле тепловой перегрузки	Сименс
9	Автоматические выключатели	Сименс
10	Протектор	Сименс
11	Переключатель отключения	Омрон
12	Контактор	Сименс
13	Кнопочный переключатель	Шнайдер



Количество занятых работников: 2-4.

Полностью автоматические внешние размеры из трех частей

Бумажный питаясь раздел: вес высоты 1700 мм ширины 3400 мм длины 1800 мм 1,5 тонны

Складывая часть: вес высоты 1750 мм ширины 1900 мм длины 6000 мм 2,5 тонны

Раздел коробки ногтя: вес высоты 1700mm ширины 2900mm длины 1800mm 1,5 тонны

Штабелировать раздел: вес высоты 1650 мм ширины 2200 мм длины 4000 мм 3,5 тонны

Основные части мотора машины используя марку следующим образом:

Имя	Марка
1. Замедляющий двигатель	Ли Мин, Тайвань
2. Мотор преобразования частоты	Цюйфу, провинция Шаньдун
3. Вентилятор	Хэбэй
4. Мотор сервопривода	Мицубиси Моторс

Завершите пояс машины главный в часть используя бренд следующим образом:

Имя	Марка
1. Передний бумажный пояс	Зиглинг
2. синхронный ремень	Мори, Германия
3. Обе стороны ремня	Зиглинг

Основные несущие части машины используют марку следующим образом:

Имя	Марка
Подшипник с корпусом	FujianFK
